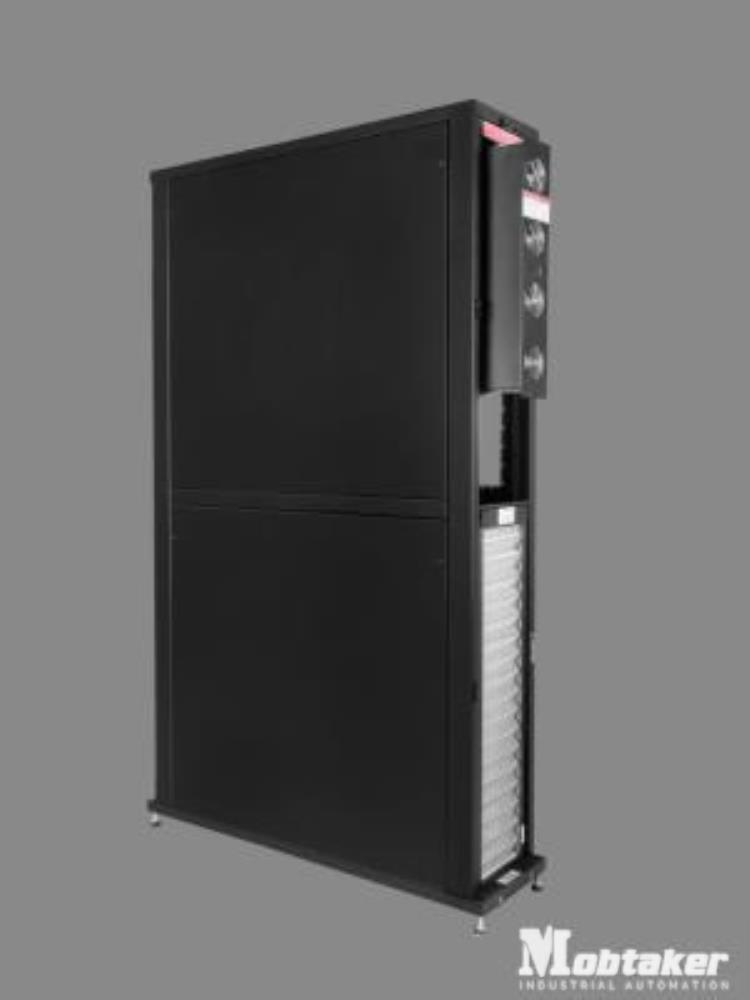

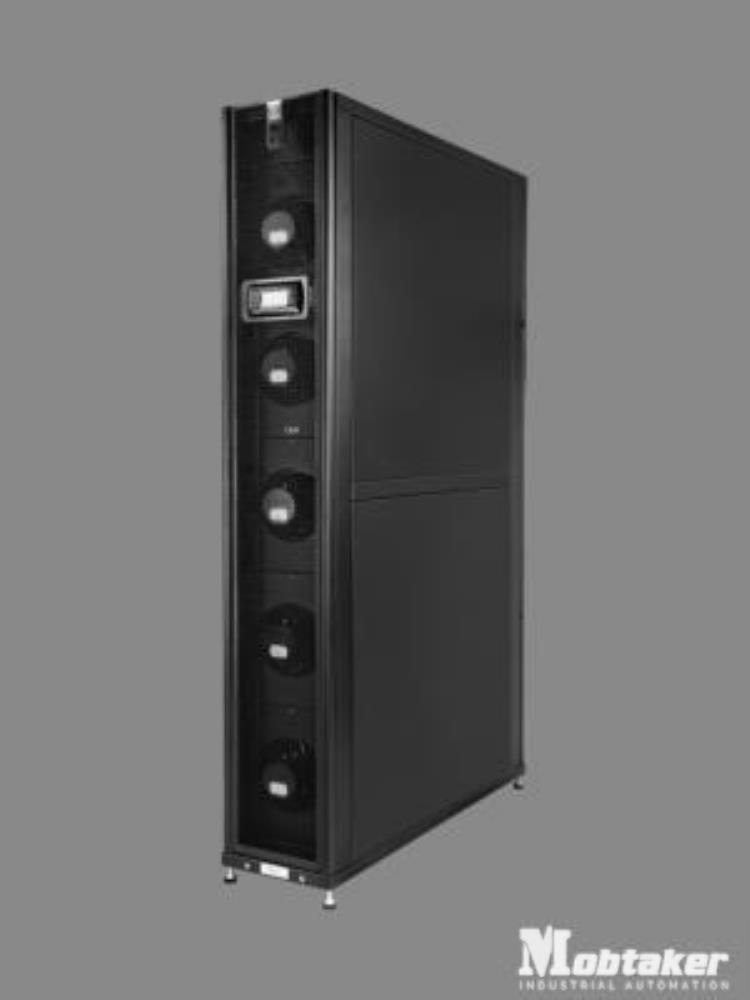

اینروهای دسته MCI با واحد خارجی کندانس یونیت با نام محصول MCU منطبق می گردند. اینروهای این دسته در ظرفیت های مختلف ارائه می گردند. المان کمپرسور مورد استفاده در این محصولات از نوع کمپرسورهای BLDC با کنترل از نوع دور متغیر می باشند که در کندانس یونیت نصب می گردند. در واقع کمپرسورهای BLDC کنترل اضافه ای را به منظور انطباق دقیق بار سرمایشی تولیدی سیستم خنک کن با بار تحمیلی از سمت تجهیزات دیتاسنتر، به سیستم اینرو اعمال می کنند. این مورد منجر به کاهش زمان پاسخ جهت انطباق دمایی می گردد. از سویی شیر انبساط الکتریکی و فن های دور متغیر اینرو و کندانس یونیت، به سیستم جهت ایجاد انطباق دمایی دقیق کمک می نمایند.
|
MCI 30301
|
MCI 30201
|
|
|
2000*300*1070
|
2000*300*1070
|
Size (L*W*H mm3)
|
|
30
|
20
|
Maximum cooling capacity (kw)
|
|
(outdoor unit : 9.4)102
|
(outdoor unit : 6.7)102
|
Maximum power consumption (kw)
|
|
V-AC 220
|
V-AC 220
|
Voltage
|
|
5
|
5
|
Number of fans
|
|
Axial
|
Axial
|
Fan type
|
|
3850(2265)
|
3850(2265)
|
Maximum air flow m3/hr (CFM)
|
|
No
|
No
|
Humidifier capacity-optical (kg/hr)
|
|
R410A
|
R410
|
Refrigerant
|
|
BLDC Rotary
|
BLDC Rotary
|
Compressor type
|
|
outdoor unit
|
outdoor unit
|
Compressor positian
|
|
electric
|
electric
|
Expansion valve type
|
|
2
|
2
|
Number of filters
|
|
910*230*25
|
910*230*25
|
Washable G2
|
Filter size (mm3)
|
|
910*230*50
|
910*230*50
|
Pleated G4(optional)
|
|
78
|
76
|
Noise level in 1 meter distance (db)
|
|
153
|
141.7
|
Weight (kg)
|
this voltage support from outdoor unit.the main power of system , is feed to the conderser unit (3ph,380v)
مهم ترین مشخصات اینروهای دسته MCI
- اﺗﺼﺎل ﺑﻪ ﺷﺒﮑﻪ از ﻃﺮﯾﻖ ﭘﻮرتﻫﺎی Ethernet و RS485 و ﻧﯿﺰ اﻣﮑﺎن ﺷﺒﮑﻪ ﮐﺮدن (Rotation) ﭼﻨﺪﯾﻦ InRow ﺑﺎ ﯾﮑﺪﯾﮕﺮ ﺗﺎ ﺳﻘﻒ 16 ﻋﺪد
- اﺳﺘﻔﺎده از ﮐﻤﭙﺮﺳﻮرﻫﺎی دور ﻣﺘﻐﯿﺮ ﺑﺎ ﺗﮑﻨﻮﻟﻮژی ﺟﺪﯾﺪ BLDC ﺟﻬﺖ ﮐﺎﻫﺶ ﻣﺼﺮف اﻧﺮژی و ﻋﻤﻠﮑﺮد ﯾﮑﻨﻮاﺧﺖﺗﺮ و ﻃﻮل ﻋﻤﺮ ﻃﻮﻻﻧﯽﺗﺮ
- اﺗﺼﺎل ﺑﻪ ﺷﺒﮑﻪ از ﻃﺮﯾﻖ ﭘﺮوﺗﮑﻞ Modbus و ﻗﺎﺑﻠﯿﺖ اﺗﺼﺎل از ﻃﺮﯾﻖ ﭘﺮوﺗﮑﻞﻫﺎی BACnet و SNMP
- ﺗﻐﺬﯾﻪ دﺳﺘﮕﺎه از دو ﻣﻨﺒﻊ ﺑﺮق ﻣﺠﺰا و ﺳﻮﯾﯿﭻ ﺑﯿﻦ آنﻫﺎ )ﻃﺒﻖ درﺧﻮاﺳﺖ( ﻗﺎﺑﻠﯿﺖ
- اﻧﺮژی ﺑﺎﻻ ﺑﺎ ﻓﻦﻫﺎی دور ﻣﺘﻐﯿﺮ واﺣﺪ اﯾﻨﺮو و واﺣﺪ ﮐﻨﺪاﻧﺲ ﯾﻮﻧﯿﺖ
- ﺑﺮای واﺣﺪ ﮐﻨﺪاﻧﺲ ﯾﻮﻧﯿﺖ ﺟﺪای از ﮐﻨﺘﺮﻟﺮ واﺣﺪ اﯾﻨﺮو
- ﻗﺎﺑﻠﯿﺖ ﻧﺼﺐ ﺳﻨﺴﻮر ﻫﺸﺪار ﮐﺜﯿﻔﯽ ﻓﯿﻠﺘﺮ )اﺧﺘﯿﺎری(
- ﻗﺎﺑﻠﯿﺖ ﻧﺼﺐ ﭘﻤﭗ ﺗﺨﻠﯿﻪ درﯾﻦ ﺗﺸﺘﮏ )اﺧﺘﯿﺎری(
- ﻗﺎﺑﻠﯿﺖ ﻧﺼﺐ ﺳﻨﺴﻮر ﻧﺸﺘﯽ ﻣﺠﺰا )اﺧﺘﯿﺎری( ﺟﺪای از ﺳﻨﺴﻮر ﺷﻨﺎوری ﺗﺸﺘﮏ
- ﻋﺪم ﻧﯿﺎز ﺑﻪ ورود ﺑﺮق ٣ﻓﺎز ﺑﻪ ﻓﻀﺎی داﺧﻠﯽ راﻫﺮو دﯾﺘﺎﺳﻨﺘﺮ اﺳﺘﻔﺎده
- اﺳﺘﻔﺎده از ﺷﯿﺮ اﻧﺒﺴﺎط اﻟﮑﺘﺮﯾﮑﯽ
- ﻣﺠﻬﺰ ﺑﻪ ﺳﻨﺴﻮر ﺷﻨﺎوری در ﺗﺸﺘﮏ

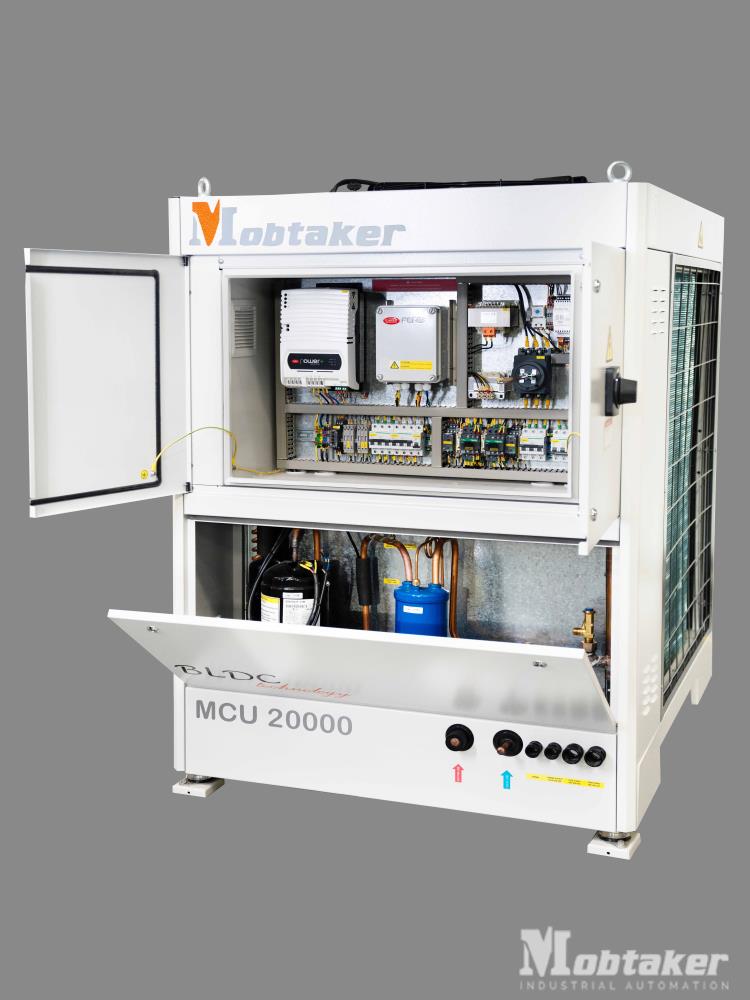

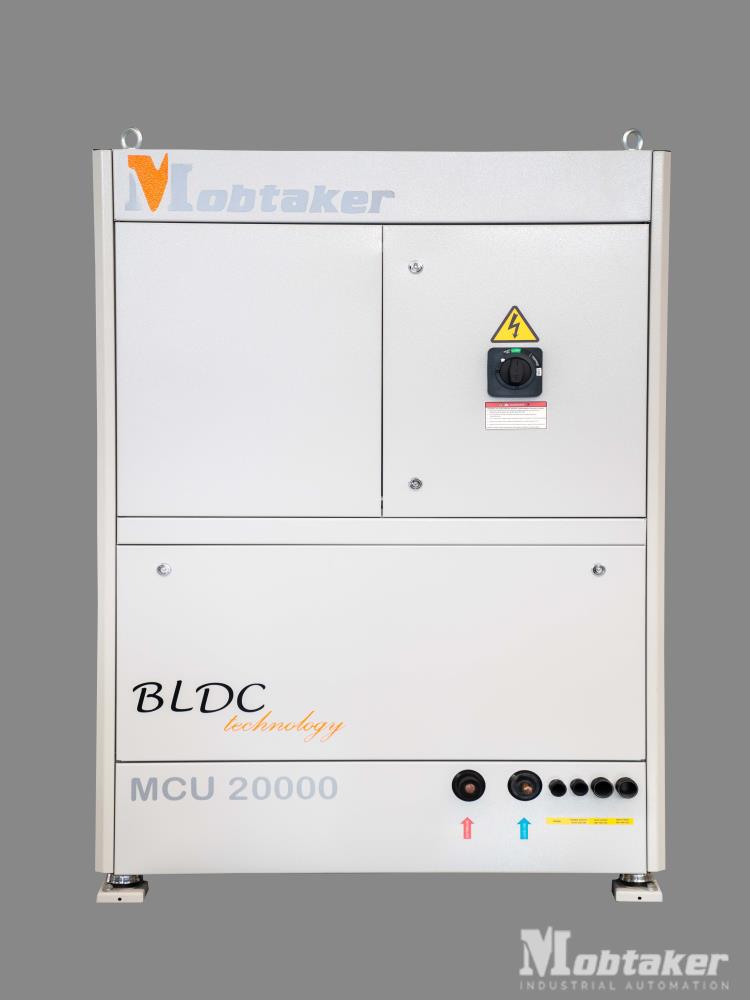

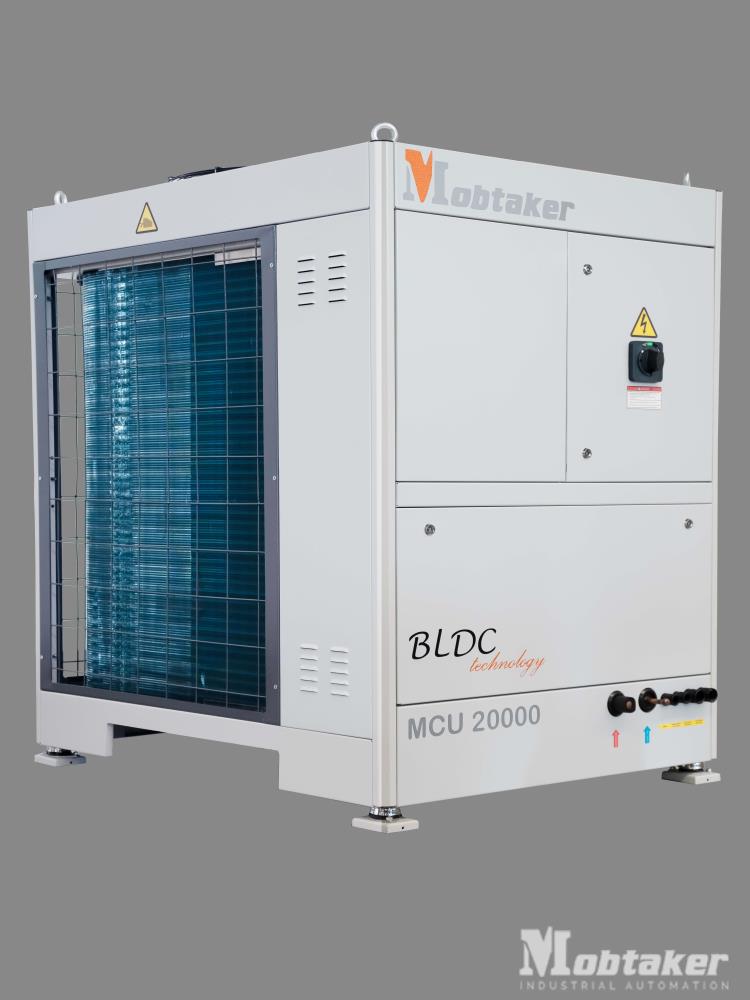

مشخصات فنی و طراحی انواع کندانس یونیت
InRowهای فوق جهت تکمیل مدار خنک کننده خود نیازمند اتصال به کندانس یونیت متناسب مطابق با جدول زیر می باشند
|
MCU 30000
|
MCU 20000
|
Model
|
|
1530*1050*1351
|
1530*1050*1351
|
size (L*W*H)(mm)
|
|
8.5
|
5.8
|
Maximum power consumption with inrow
|
|
V-3P 380
|
V-3P 380
|
Voltage (v)
|
|
1
|
1
|
Number of fans
|
|
Axial
|
Axial
|
Fan type
|
|
BLDC Rotary
|
BLDC Rotary
|
Compressor type
|
|
169
|
164
|
weight (kg)
|
|
MCI 30301
|
MCI 30201
|
Rated InRow
|
