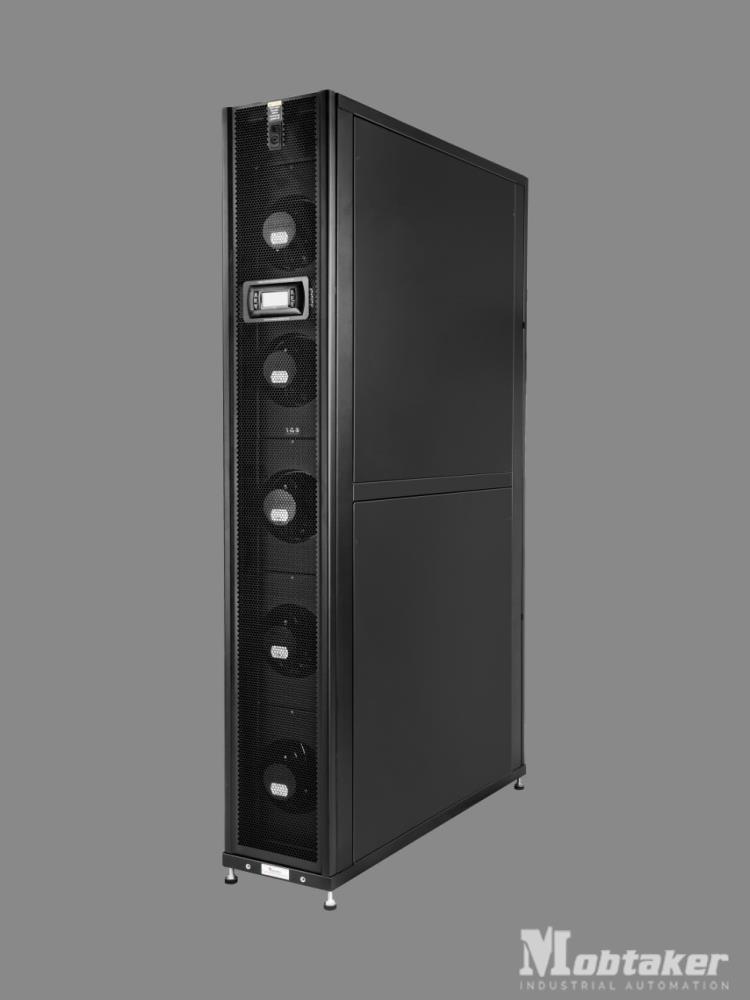

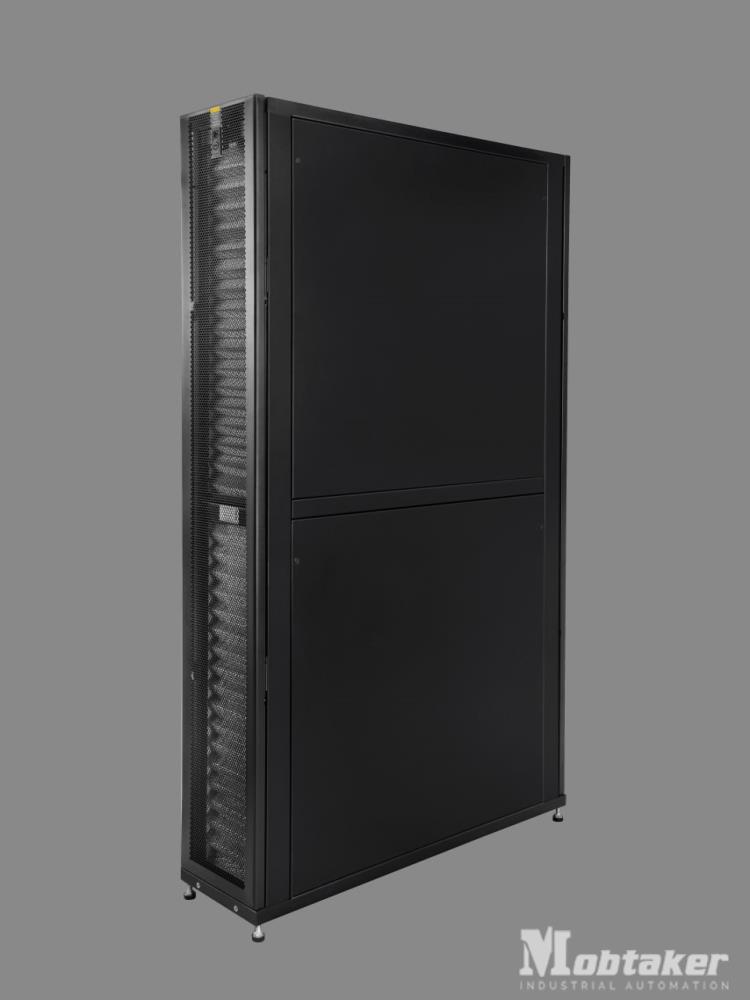

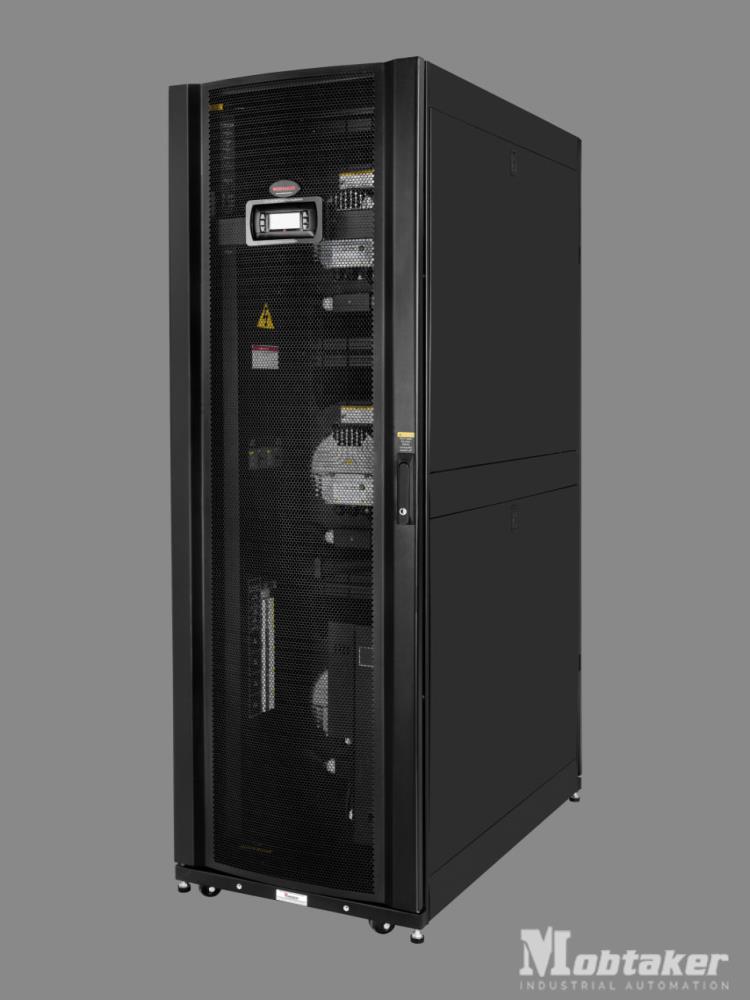

MID grubu girişler MCO ürün isimli kondenser dış ünite ile uyumludur. Bu kategorideki Enerolar 30 ve 60 santimetrelik standart genişliklerde ve farklı kapasitelerde sunulmaktadır. Bu ürünlerde kullanılan kompresör elemanları iki farklı tipte sunulabilmektedir. Birinci grup ON-OFF kontrollü sabit hızlı kaydırmalı kompresörler ve ikinci grup değişken hız kontrollü BLDC kompresörlerdir. Aslında BLDC kompresörleri, soğutma sisteminin üretim soğutma yükünü, veri merkezi ekipmanının inro sistemi üzerindeki yüküne hassas bir şekilde uyarlamak için ek kontrol uygular. Bu, sıcaklık adaptasyonu için tepki süresinin azalmasına yol açar. Öte yandan iç ve dış ünitelerde bulunan elektrikli genleşme valfi ve değişken hızlı fanlar sistemin hassas bir sıcaklık adaptasyonu oluşturmasına yardımcı olur.
|
MID 60401
|
MID 30301
|
MID 30201
|
MID 30151
|
Model
|
|
1070*600*2000
|
1070*300*2000
|
1070*300*2000
|
1070*300*2000
|
Size (L*W*H mm)
|
|
41
|
30
|
20
|
16.5
|
Maximum cooling capacity (kw)
|
|
14.1
|
8.9
|
6.2
|
6.1
|
Maximum power consumption (kw)
|
|
V-AC 380-400
|
V-AC 380-400
|
V-AC 380-400
|
V-AC 380-400
|
Voltage
|
|
2
|
5
|
5
|
4
|
Number of fans
|
|
Axial
|
Axial
|
Axial
|
Axial
|
Fan type
|
|
7500(4400)
|
3850(2265)
|
3850(2265)
|
2890(1700)
|
Maximum air flow m3/hr (CFM)
|
|
3
|
No
|
No
|
3
|
Humidifier capacity-optical (kg/hr)
|
|
R410A
|
R410A
|
R410A
|
R410A
|
Refrigerant
|
|
BLDC Rotary
|
BLDC Rotary
|
BLDC Rotary
|
on-off scroll
|
Compressor type
|
|
indoor unit
|
indoor unit
|
indoor unit
|
indoor unit
|
Compressor positian
|
|
electric
|
electric
|
electric
|
electric
|
Expansion valve type
|
|
2
|
2
|
2
|
2
|
Number of filters
|
|
580*445*50
|
910*230*25
|
910*230*25
|
910*230*25
|
Washable G2
|
Filter size (mm)
|
|
580*445*50
|
910*230*50
|
910*230*50
|
910*230*50
|
Pleated G4(optional)
|
|
82
|
72
|
71
|
75
|
Noise level in 1 meter distance (db)
|
|
369
|
201
|
198
|
183
|
Weight (kg)
|
MID Inrowlarının en önemli özellikleri
• Elektrikli genleşme valfinin kullanılması
• Sistem çalışırken bile bireysel fanları sistemden ayrı ayrı ayırabilme yeteneği.
• Değişken hızlı fanlar sayesinde yüksek enerji verimliliği.
• Kullanıcı için kolay kontrol ve gelişmiş izleme sistemi.
• Kolay bakım ve onarım için profesyonel yapısal tasarım.
• Sistemin farklı yerlerinde sıcaklık, basınç ve nem sensörlerinin ve su sızıntısının bulunması ve güvenilir bir Avrupa kontrol cihazının kullanılması nedeniyle güvenli çalışma.
• Cihazın tavanından ve zemininden boru bağlama imkanı
• Ağa Ethernet ve RS485 bağlantı noktaları aracılığıyla bağlanabilme yeteneğinin yanı sıra, birden fazla InRow'u maksimum 16'ya kadar ağ oluşturma (Döndürme) olanağı
• Uluslararası standartlarda ve çok kaliteli parçaların kullanılması.
• Farklı çalışma modları
• Kurutucu filtrenin yerine uygun ve yeterli kesme ve bağlantı vanalarının montajı.
• Olası onarımları gerçekleştirmek amacıyla, kondenser içindeki soğutucu gazın toplanması için soğutma devresine yeterli miktarda kesme ve bağlantı vanalarının montajı.
• InRow'un arkasından sistemin tüm elektrik elemanlarına kolay erişim için 30 genişlikte sıralı elektrik panelinin ray tasarımı ve sıranın ön kapı tarafından erişim için 60 genişlikte sıralı menteşe tipi panel
Kondenserlerin teknik özellikleri ve tasarımı
Yukarıdaki Inrowlların soğutma devresini tamamlamak için aşağıdaki tabloya göre uygun bir kondansatöre bağlanması gerekir.
• Montaj tabanıyla birlikte emniyet valfi
• Soğutucu akışkan çıkış yoluna monte edilecek kesme vanası
• İlgili eklentiyle birlikte ana güce bağlantı kablosu
|
Rated InRow
|
Voltage*Power
(v* w)
|
Fan size dia(cm)
|
Size(L*W*H)
(mm)
|
Weight
(kg)
|
Description
|
Model
|
|
MID 30151
|
220*1P-360
|
2*40
|
1310*850*720
|
91
|
15kW بغل زن
|
MCO 15000
|
|
220*1P -360
|
2*40
|
1310*850*720
|
95
|
15kW بالا زن
|
MCO 15001
|
|
MID 30201
|
380*3Ph-828
|
2*50
|
1630*1000*890
|
154
|
20kW بغل زن
|
MCO 20000
|
|
380*3Ph-828
|
2*50
|
1350*1000*890
|
158
|
20kW بالا زن
|
MCO 20001
|
|
MID 30301
|
380*3Ph-828
|
2*50
|
1640*1100*890
|
169
|
30kW بغل زن
|
MCO 30000
|
|
380*3Ph-828
|
2*50
|
1640*1100*890
|
176
|
30kW بالا زن
|
MCO 30001
|
|
MID 60401
|
380*3Ph-1656
|
4*50
|
1930*1200*1390
|
300
|
40kW بغل زن
|
MCO 40000
|
|
380*3Ph-1656
|
4*50
|
1930*1200*1390
|
312
|
40kW بالا زن
|
MCO 40001
|
